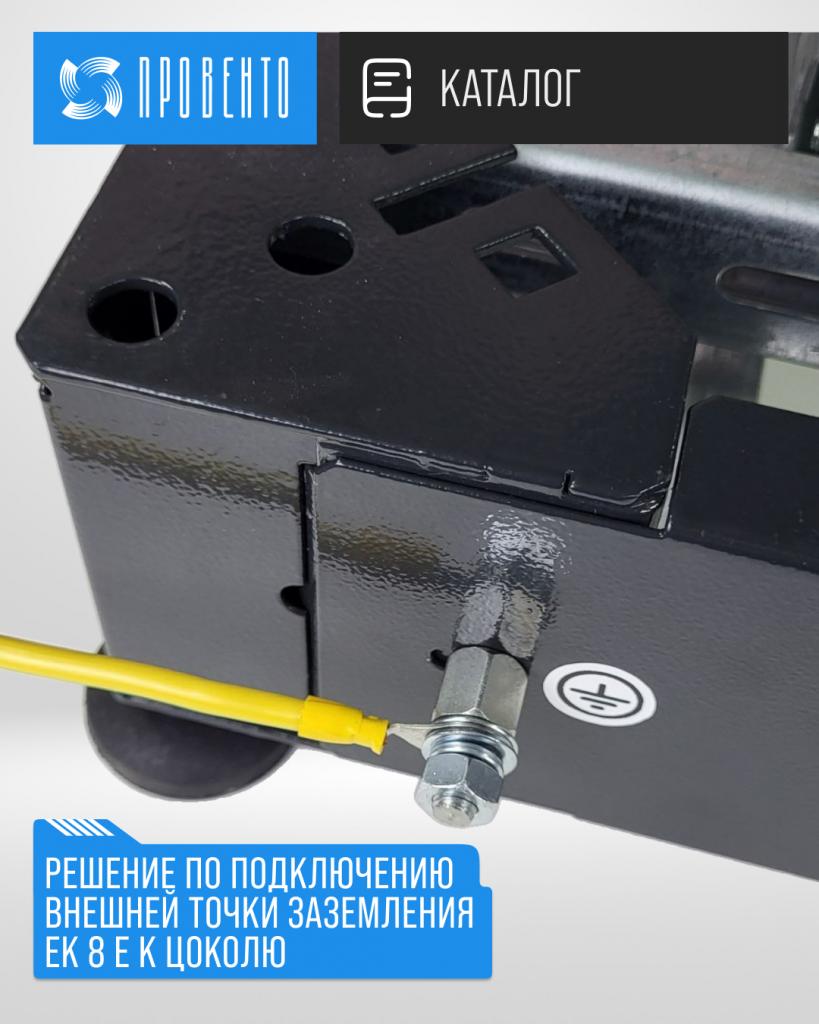

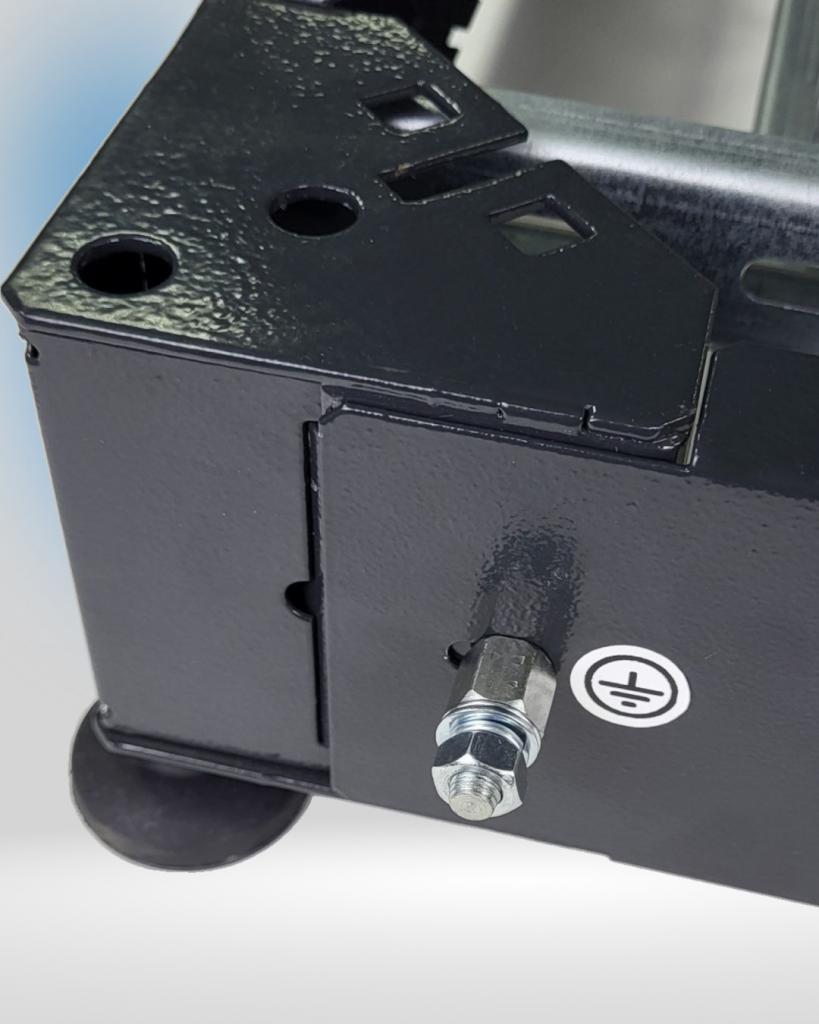

Решение по подключению внешней точки заземления EK 8 E к цоколю

Делимся фото-инструкцией, как подключить внешнюю точку заземления EK 8 E к цоколю.

Часто возникает вопрос, как обеспечить внешнее заземление напольного шкафа для автоматизации. Вот один из возможных вариантов:

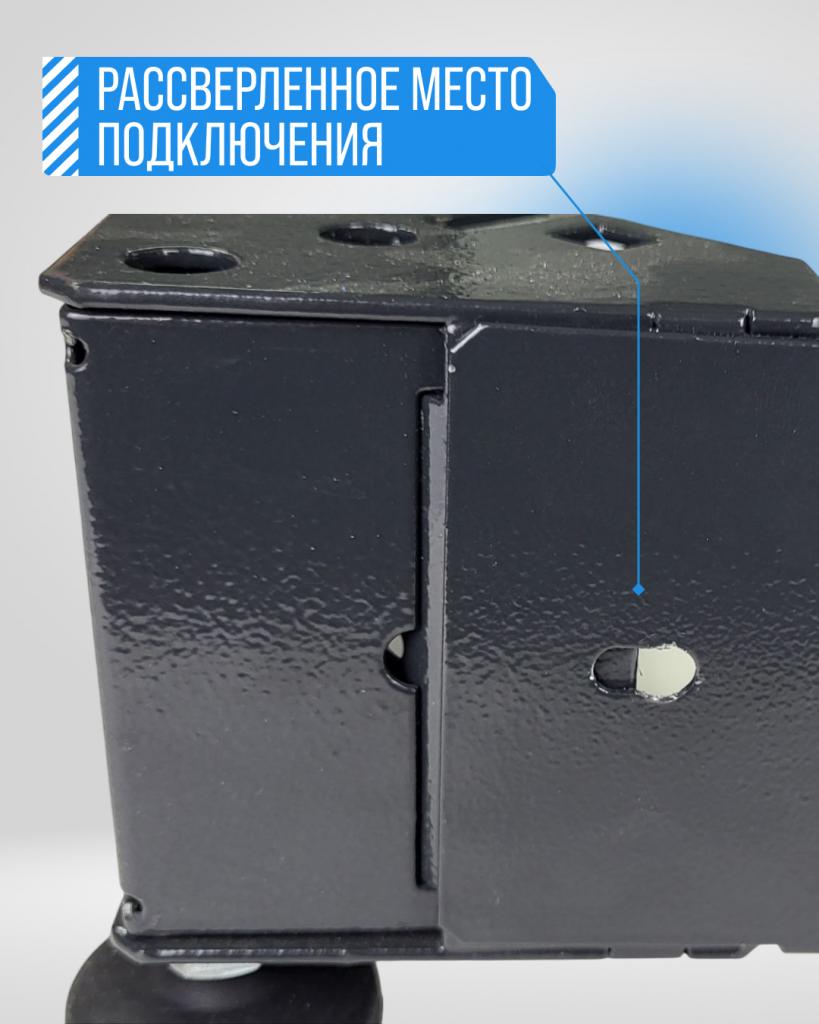

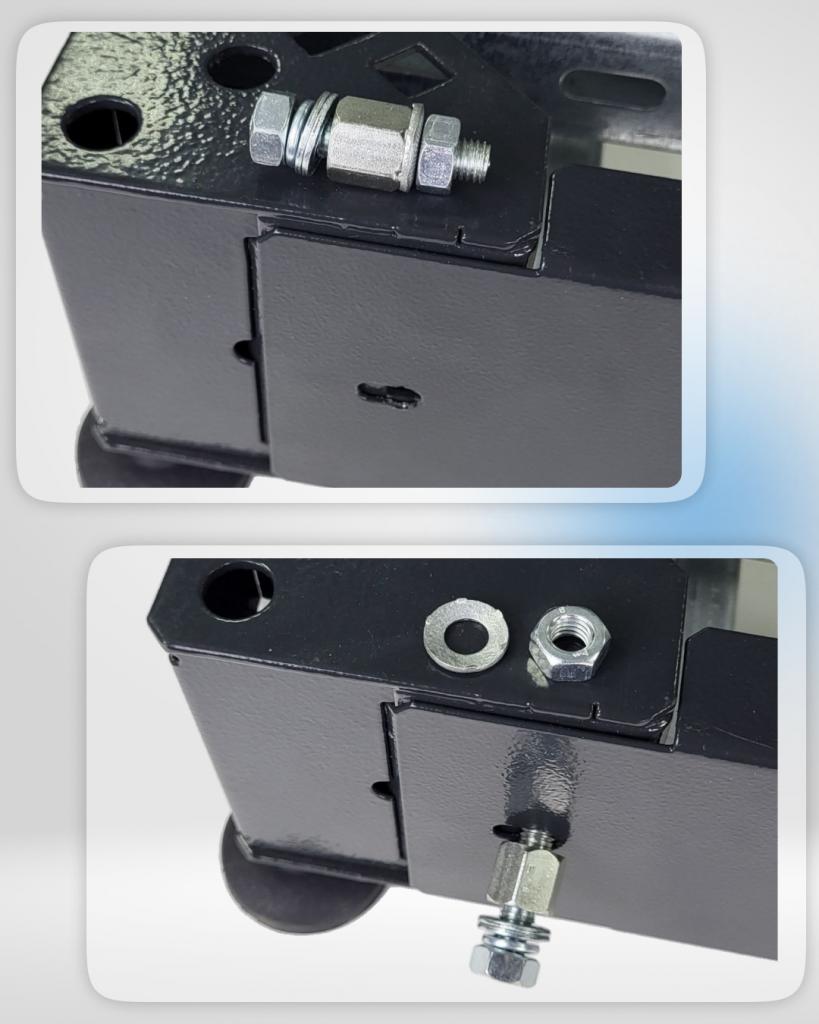

• Для монтажа необходимо рассверлить овальное отверстие в панели сверлом 8,5-9,0 мм и закрепить панель к углу цоколя с помощью EK 8 E;

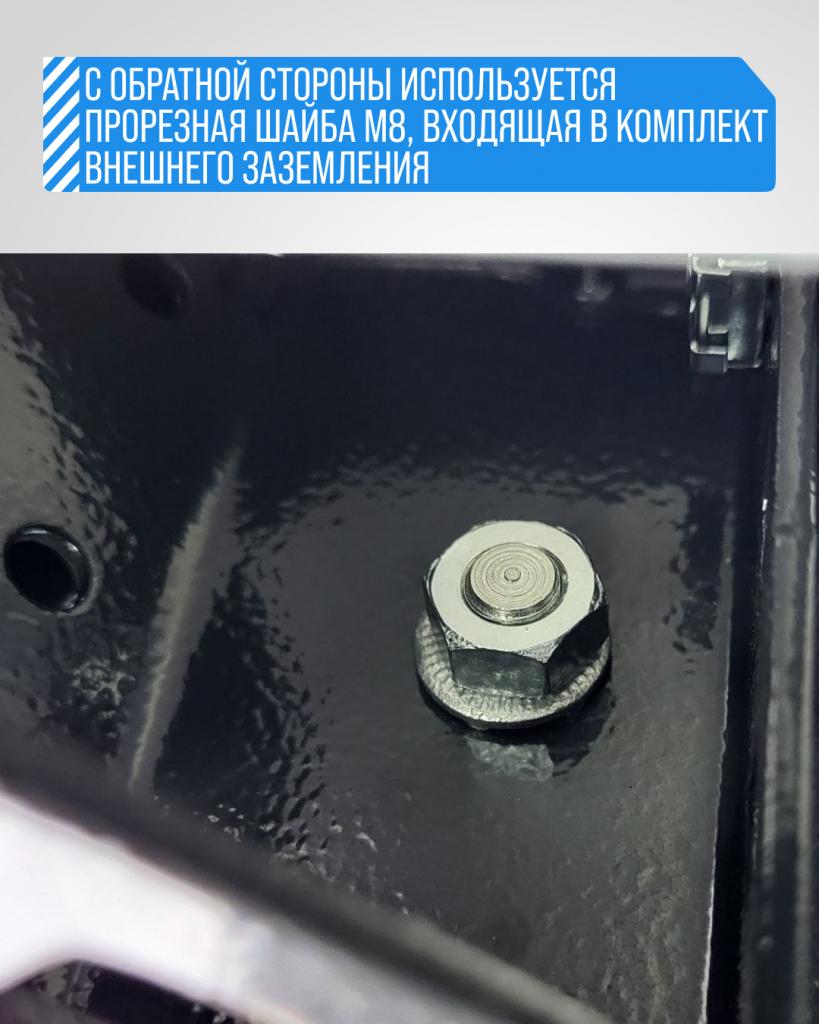

• С обратной стороны используется прорезная шайба М8, входящая в комплект внешнего заземления.

Кстати, комплект заземления можно найти по ссылке на нашем сайте.
