Испытания НКУ на сейсмостойкость

16 и 17 октября НКУ Провенто успешно прошло испытания на сейсмические воздействия!

Были проведены следующие испытания:

• Испытание на сейсмостойкость с параметрами 9 баллов по шкале MSK-64 на высотной отметке 10 метров;
• Испытания на виброустойчивость и вибропрочность (влияние вибрации при сейсмической активности на работу электрооборудования в составе НКУ, согласно ГОСТ 30630.1.2-99 в диапазоне частот от 10 до 100 Гц с ускорением 0,5g).

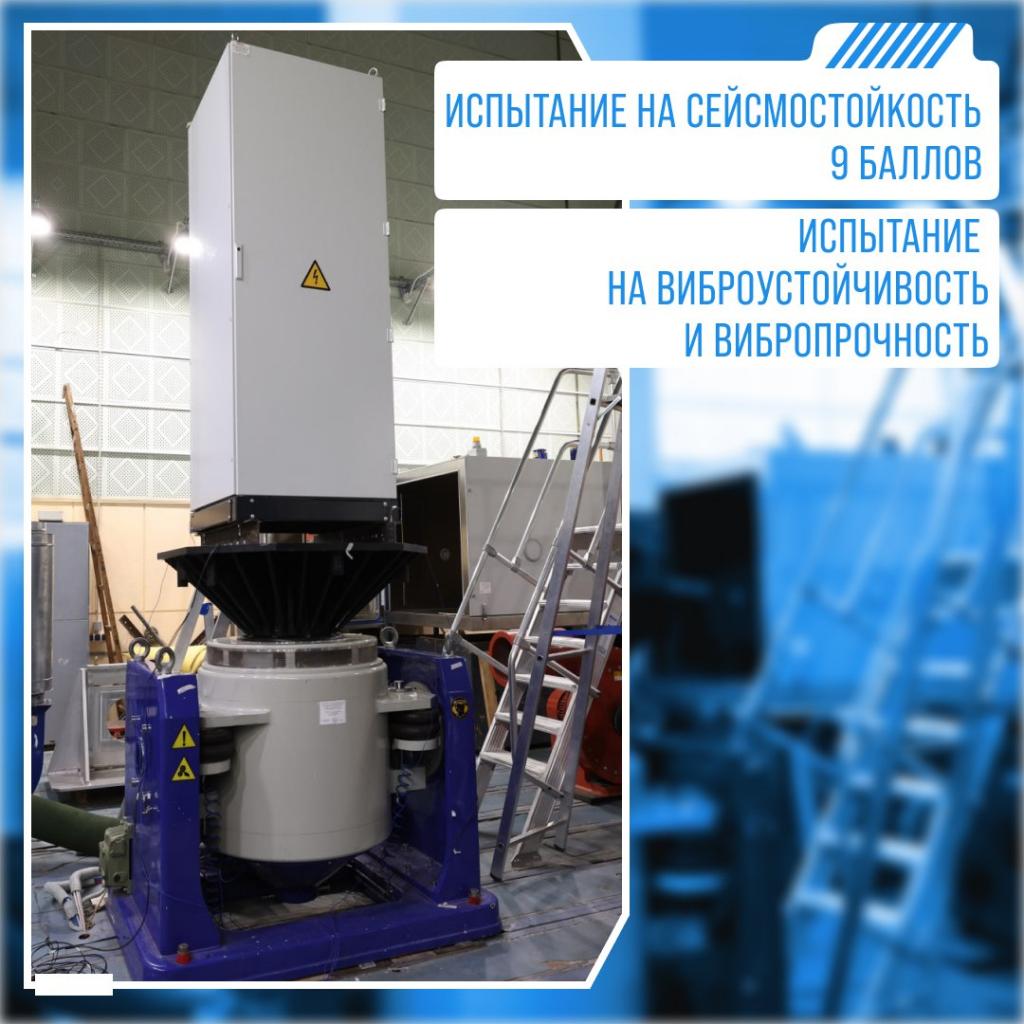

Испытания проводились натурным способом на специальных вибростендах, по всем трем осям воздействия. Образец НКУ не подвергся абсолютно никаким разрушениям. Болтовые соединения шин выдержали все нагрузки.

Параметры образца НКУ:

• Шкаф ввода LMFI с током сборных шин 4000А;
• Форма внутреннего разделения по ГОСТ 61439-2: 4b;
• Размеры шкафа: 2100x800x800 мм;
• Масса шкафа: 700 кг.

В шкафу был установлен автоматический выключатель NA8G-4000 (Chint Electric).

Для усиления конструкции каркаса НКУ были применены комплекты сейсмозащиты и специальный цоколь сейсмозащитного исполнения.
